消防管道安装规范

作者: 无缝钢管厂 时间:2020-02-10 12:14:48 来源:http://www.czhlgg168.com/
摘要:消防管道安装规范1、消防管道螺纹连接2、消防管道焊接连接3、套管4、管路加固5、消防管道安装6、减压孔板和节流装置7、管道色标...

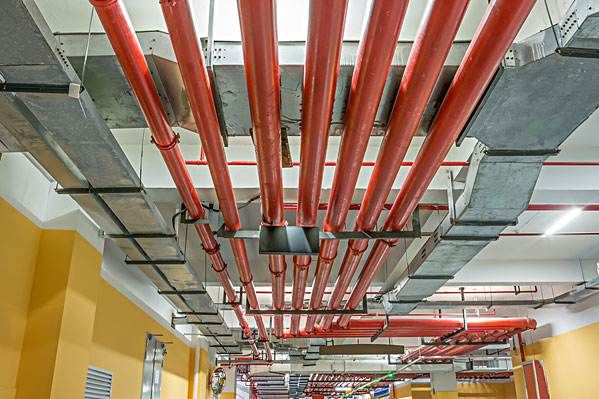

  消防管道是指用于消防管理方面,连接消防设备、器材,输送消防灭火用水,气体或者其他介质的管道材料。由于特殊需求,消防管道的厚度与材质都有特殊要求,并喷红色油漆,输送消防用水。由于消防管道常处于静止状态,也因此对管道要求较为严格,管道需要耐压力,耐腐蚀,耐高温性能好。



  一、消防管道安装规范


  1、消防管道螺纹连接


  管道变径时,丝扣连接应采用异径管零件,避免采用补芯。如需补芯时,弯头上下不得使用,三通零件上只允许用一个,四通零件上不超过两个。螺纹连接的密封填料应均匀附在管道的螺纹部分。拧紧螺纹时,不得将密封的材料挤入管内,连接后应将外部清理干净。


  (1)系统中管径


  (2)钢管壁厚小于δ


  (3)当管道采用55°锥管螺纹(Rc或R)时,螺纹接口可采用聚四氟带密封;当管道采用60°锥管螺纹(NPT)时,宜采用密封胶作为螺纹接口的密封;密封带应在阳螺纹上施加。


  (4)管径>DN50的管道不得使用螺纹活接头,在管道变径处应采用单体异径接头。


  2、消防管道焊接连接


  焊接时,异径管道的管径二者相差不应大于50mm,如大于50mm时,应采用大小头焊接,表面不允许有裂缝、气孔、夹渣、溶合性飞溅、咬边、凹陷、接头坡口错位等。


  3、套管


  (1)管道穿墙,过楼板应加套管、管道焊缝不应置于套管内,穿墙套管长度不得小于墙的厚度。

  (2)穿楼板套管应高出楼板或地面50mm。


  4、管路加固


  管道固定采用管道吊架和防晃支架,并宜满足以下要求:


  (1)在管径为50mm或50mm以上的配水干管或配水管上于少应设置一个防晃支架,管道过长或改变方向时必须增设防晃支架。

  (2)相邻两喷头间的管段上至少应设一个吊架。当喷头间距小于1.8m时,可隔段设置。

  (3)吊架、防晃支架宜直接固定于建筑物上,安装位置应符合规范要求。

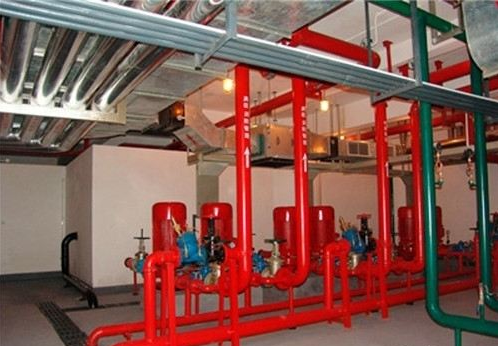

  5、消防管道安装


  (1)报警阀以后的管路上不应有其他用水设施,并应采用镀锌钢管或镀锌无缝钢管。

  (2)自动喷水灭火的管道应设有坡度,并坡向排水管或辅助排水管。湿式系统干管的坡度不应小于0.002°,配水管、配水支管的坡度不小于0.005°。

  (3)所有配水管或配水支管的直径不应小于25mm。

  (4)每侧每根的配水支管设置的喷头应符合下列要求:

   A、轻危险级和中危险级建筑、构筑物均不应多于8个,当同一配水管在吊顶上、下均布置喷头时,其上、下侧各不多于8个。

   B、严重危险级建筑、构筑物不应多于6个。

  (5)管道中心与建筑结构最小的距离应符合表11-21的要求。


  6、减压孔板和节流装置


  减压孔板应符合下列要求:


  (1)应设在直径为50mm或50mm以上的水平管段上。

  (2)孔板应安装在水流转弯下游一侧自管段上,与弯管的距离不应小于设置管段直径的两倍。

  (3)节流管的长度不宜小于1.0m。

  (4)节流管的直径宜按表11-22的规定选取。


  7、管道色标


  消防配水干管、配水管道应涂以红色或红色环圈标记,以区域其他管道。


  二、消防管道的安装工艺流程


  安装准备 → 干管安装 → 报警阀安装 → 立管安装 → 喷洒分层干支管、消火栓及支管安装 → 水流指示器、消防水泵、高位水箱、水泵结合器安装 → 管道试压 → 管道冲洗 → 喷洒头支管安装(系统综合试压及冲洗) → 节流装置安装 → 报警阀配件、消火栓配件、喷洒头安装 → 系统通水试



       以上就是有关消防管道安装规范的内容介绍,随着消防安全管理的快速发展,对消防管道的要求也越来越高,各种新型的消防管材和连接技术不断出现,并且在各种实际工程中得到广泛的有效的应用,这些都需要我们加以总结,使得各种消防类管材在各种消防系统应用中更加准确和经济。
