国标 无缝钢管规格表 型号尺寸?

作者: 无缝钢管厂 时间:2020-04-19 10:42:36 来源:http://www.czhlgg168.com/
摘要:规格 外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺) 镀锌管(6米定尺) 米重kg 根重kg 米重kg 根重kg 公称内径 英寸 DN15 1/2 21.3 2.8 2.45 1.28 7.6...

国标 无缝钢管规格表 型号尺寸?

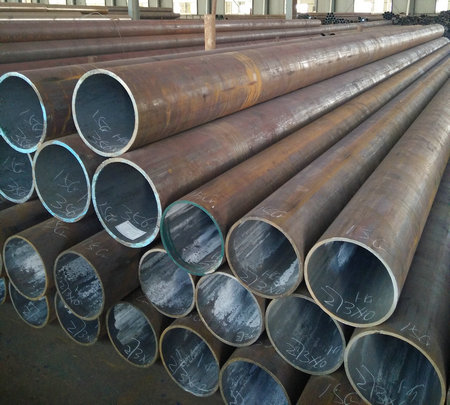

无缝钢管

规格 外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺) 镀锌管(6米定尺)
米重kg 根重kg 米重kg 根重kg
公称内径 英寸
DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14
DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56
DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32
DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36
DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60
DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64
DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21
DN80 3 88.9 4.0 8.38 50.28 8.88 53.28
DN100 4 114.3 4.0 10.88 65.28 11.53 69.18
DN125 5 140 4.5 15.04 90.24 15.942 98.65
DN150 6 168.3 4.5 18.18 109.08 19.27 115.62
DN200 8 219.1 6.0
(焊管)
31.53 189.18
DN200 8 219.1 6.5
(热镀锌) 36.12 216.72

镀锌钢管常用规格
公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数
MM MM MM 普通钢管 加厚钢管
6 10.0 2 1.064 1.059
8 13.5 2.75 1.056 1.046
10 17.0 3.50 1.056 1.046
15 21.3 3.15 1.047 1.039
20 26.8 3.40 1.046 1.039
25 33.5 4.25 1.039 1.032
32 42.3 5.15 1.039 1.032
40 48.0 4.00 1.036 1.030
50 60.0 5.00 1.036 1.028
65 75.5 5.25 1.034 1.028
80 88.5 4.25 1.032 1.027
100 114.0 7.00 1.032 1.026
125 140.0 7.50 1.028 1.023
150 165.0 7.50 1.028 1.023
说明:W=C*[0.02466*(D-S)*S]
W--镀锌管每米重量:kg/m
C--镀锌管比黑铁管增加的重量系数
D--黑铁管的外径
S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)
镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06
镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 所以, 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)
钢的密度为: 7.85g/cm3
钢材理论重量计算
钢材理论重量计算的计量单位为公斤( kg )。其基本公式为:
W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ7a64e78988e69d8331333330343166(密度,g/cm3)×1/1000
各种钢材理论重量计算公式如下:
名称(单位)
计算公式 符号意义 计算举例
圆钢 盘条(kg/m)
W= 0.006165 ×d×d
d = 直径mm
直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg
螺纹钢(kg/m)
W= 0.00617 ×d×d
d= 断面直径mm
断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg
方钢(kg/m)
W= 0.00785 ×a ×a
a= 边宽mm
边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg
扁钢
(kg/m)
W= 0.00785 ×b ×d
b= 边宽mm
d= 厚mm
边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg
六角钢
(kg/m)
W= 0.006798 ×s×s
s= 对边距离mm
对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg
八角钢
(kg/m)
W= 0.0065 ×s ×s
s= 对边距离mm
对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等边角钢
(kg/m)
= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )]
b= 边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg
不等边角钢
(kg/m)
W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )]
B= 长边宽
b= 短边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg
槽钢
(kg/m)
W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg
工字钢(kg/m)
W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg
钢板(kg/m2)
W= 7.85 ×d
d= 厚
厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg
钢管(包括无缝钢管及焊接钢管(kg/m)
W= 0.02466 ×S (D – S )
D= 外径
S= 壁厚
外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52k


无缝钢管厂提供的相关规格型号的表格,有相关问题可以咨询厂家>>>点击无缝钢管厂家电话
